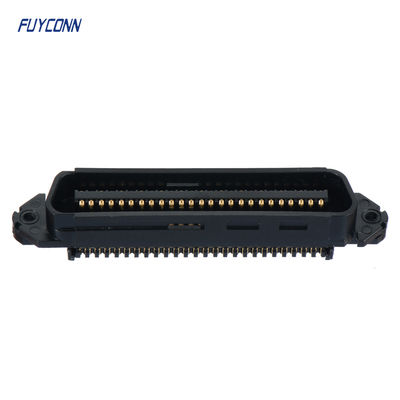

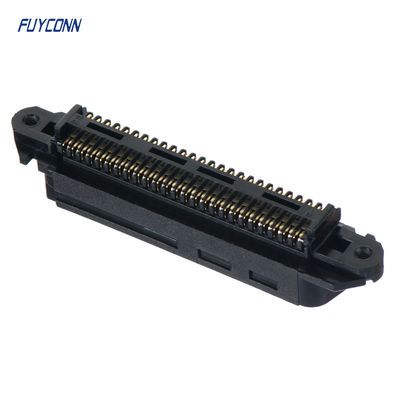

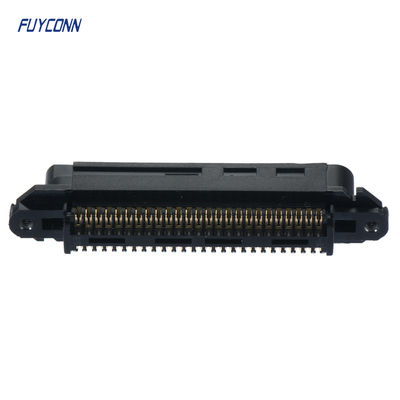

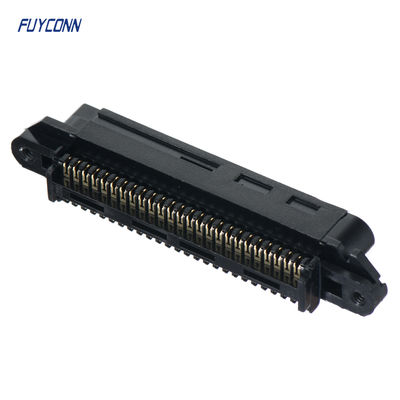

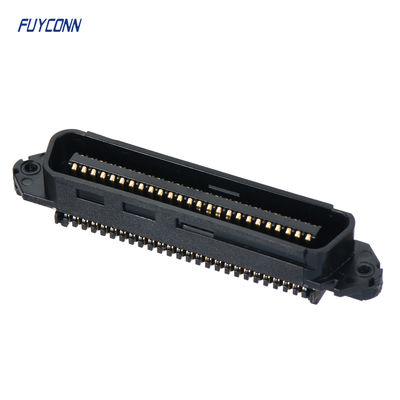

TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP

TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP
TE 229974-1 Replacement Connector, 50 / 64 Position D-Shaped Connector, Plug, Cable-to-Cable, Cable Mount (Free-Hanging), 2.16 mm [.085 in] Centerline, CHAMP Docking Connectors
TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP

Imagem Grande :  TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP

Detalhes do produto:
Lugar de origem: China
Marca: FUYCONN
Certificação: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Número do modelo: FUY57151
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 10 unidades
Preço: Negociável
Detalhes da embalagem: Bandeja + caixa do vácuo
Tempo de entrega: 7-10 dias
Termos de pagamento: T/T, Western Union ou PayPal
Habilidade da fonte: 1 milhão meses
Contato

TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP

descrição
Nome do produto: Conector Centronics de 50 pinos Linha de produtos: conector do campeão
Tipo: conector centronic de IDC Estilo de conector: plugue
Número de terminal: 50 PIN Gênero: Macho
Substituição: TE 229974-1 Material isolador: PPO
Tom: 2.16mm
Destacar:

Plugue conector Centronics em forma de D

,

Conector de montagem em cabo de 50 posições

,

Conector de acoplamento CHAMP de 64 posições

TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 posições, Plugue, Cabo a Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Centerline, Conectores de acoplamento CHAMP

Conjunto de plugue de conector de acoplamento IDC D-sub CHAMP, destinado a aplicações de cabo a cabo com terminação em massa por crimpagem por deslocamento de isolamento (IDC). Possui um passo de linha central de 2,16 mm e é usado para aplicação de circuito de sinal.



Os conectores em forma de D fornecem uma conexão elétrica em uma carcaça de metal fabricada em forma de "D".Nossos conectores D são conectores de pino e soquete compactos projetados para transmitir energia e sinal em equipamentos de comunicação, especialmente em pacotes de alta densidade. Esses conectores são comumente usados para conectar monitores de computador a computadores pessoais, bem como para conectar dispositivos periféricos. Nossos conectores em forma de D podem atender aos requisitos de desempenho robustos de aplicações comerciais e militares. Fabricamos conectores DB9 (conector dsub de 9 pinos), conectores DB15 (conector dsub de 15 pinos) e DB25 (conector dsub de 25 pinos). Nossos conectores em forma de D são produzidos como conectores fêmeas e conectores machos. Nosso portfólio inclui conectores D-subminiatura (também conhecidos como conectores D-sub), que são projetados para fornecer uma solução econômica para fazer conexões seguras e confiáveis em circuitos de alta densidade dentro de aplicações complexas. Nossos conectores D-Subminiatura Padrão estão disponíveis com qualificação MIL-DTL-24308. Nossos conectores em forma de D são fabricados sob nossas principais famílias de produtos: AMP, AMPLIMITE, AMPMODU e Raychem


O conector Centronics possui uma barra de plástico no centro do corpo do conector que prende os pinos de contato. O corpo do conector é frequentemente preto e azul.



TE 229974-1 Conector de Substituição, Conector em forma de D de 50 / 64 Posições, Plugue, Cabo-a-Cabo, Montagem em Cabo (Suspenso), 2,16 mm [.085 pol] Linha Central, Conectores de Acoplamento CHAMP 0



Características do produto

  • Número de posições :  50 | 64

  • Tipo de conector e carcaça : Plugue

  • Sistema de conector : Cabo a Cabo

  • Tipo de montagem do conector : Montagem em cabo (suspenso)

  • Linha central (passo) : 2,16 mm [ .085 in ]



Recursos do tipo de produto

  • Tipo de conector e carcaça  Plugue

  • Sistema de conector  Cabo a Cabo

  • Tipo de produto do conector  Conjunto do conector

  • Conector e contato terminam em  Fio e cabo

Recursos de configuração

  • Número de posições  14 | 24 | 36 | 50 | 64

  • Número de linhas  2

  • Compatível com o tipo de fio e cabo  Fio discreto | Cabo de fita | Cabo redondo revestido

Recursos do corpo

  • Cor principal do produto  Preto

  • Espaçamento da linha central do cabo de fita  1,27 mm [ .05 in ]

  • Material da capa  Termoplástico

  • Perfil do conector  Baixo | Padrão

Recursos de contato

  • Espessura do material de revestimento da área de acoplamento do contato (µin) 30

  • Material de subcamada de contato  Níquel paládio

  • Material de revestimento da área de acoplamento do contato  Ouro (Au) | Flash de ouro

  • Material base do contato  Liga de cobre | Bronze fosforoso

  • Espessura do material de revestimento da área de acoplamento do contato  .76 µm [ 30 µin ]

  • Material de revestimento da área de terminação de contato do fio  Flash de ouro

  • Classificação de corrente do contato (máx.) (A) 1 | 3.5

  • Opções de contato  Instalado

Recursos de terminação

  • Método de terminação para fio e cabo  Deslocamento de isolamento (IDC)

Fixação mecânica

  • Retenção de acoplamento  Com

  • Tamanho da rosca  4-40 UNC 2B | M3

  • Tipo de retenção de acoplamento  Parafusos de bloqueio

  • Tipo de montagem do conector  Montagem em cabo (suspenso)

Recursos da carcaça

  • Material da carcaça  Óxido de polifenileno | Óxido de polifenileno | Termoplástico

  • Linha central (passo)  2,16 mm [ .085 in ]

Dimensões

  • Tamanho do fio sólido (mm²) .05 – .13 | .13 – .32

  • Diâmetro de isolamento compatível (máx.) (mm) 1.14 | 1.15

  • Diâmetro de isolamento compatível (máx.) (pol) .045

  • Tamanho do fio sólido (AWG) 26 – 24 | 30 – 26

  • Tamanho do fio trançado (AWG) 24 | 26 | 27 | 28

  • Tamanho do fio trançado (mm²) .08 | .09 | .1 | .14 | .33

  • Tamanho do fio (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Condições de uso

  • Faixa de temperatura de operação (°C) -55 – 105 | -40 – 75

  • Faixa de temperatura de operação (°F) -67 – 221 | -40 – 167

Operação/Aplicação

  • Blindado  Não

  • Aplicação de circuito  Sinal
